Przycisk na pasie bezpieczeństwa, funkcja ogranicznika

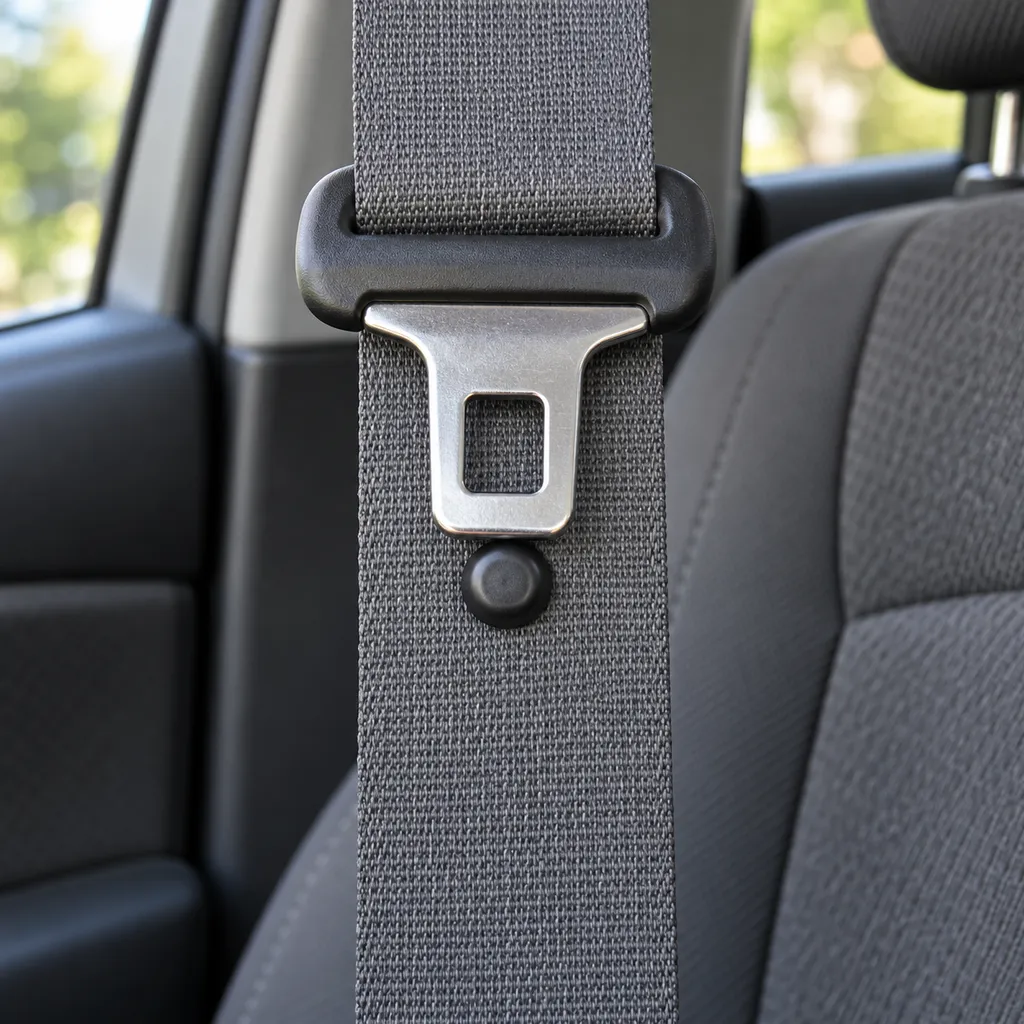

Metalowy język pasa oparty o mały plastikowy ogranicznik na szarej taśmie.

Mały plastikowy „przycisk” na taśmie pasa bezpieczeństwa jest ogranicznikiem położenia metalowego języka, czyli części wkładanej do zamka. Zatrzymuje jego zsuwanie się w dół, gdy pas pozostaje rozpięty. Dzięki temu łatwiej znaleźć język przy następnym zapinaniu. Taką funkcję potwierdza biuletyn serwisowy Mitsubishi udostępniony przez NHTSA.

Potoczna nazwa może jednak mylić: tego guzika nie naciska się podczas normalnej obsługi. Warto odróżnić go od przycisku zwalniającego zamek i od mechanizmów znajdujących się wewnątrz zwijacza. To również pomaga precyzyjnie opisać problem, gdy drobny element pęknie albo zniknie.

Najpierw rozróżnij taśmę, język i zamek

W codziennym języku słowo „klamra” bywa używane na określenie dwóch różnych części. Dla jasności w tym artykule ruchomą część na taśmie nazywamy językiem, a element przy siedzeniu, do którego się ją wpina, zamkiem. Materiały Indiana University również rozdzielają funkcję języka i zwijacza.

Taśma to elastyczna część pasa, którą przeciągasz przed sobą.
Język pasa to część wkładana do zamka, często metalowa i częściowo osłonięta tworzywem.
Zamek przyjmuje język i ma mechanizm zwalniający.
Zwijacz nawija nadmiar taśmy.
Plastikowy ogranicznik jest niewielkim elementem przymocowanym do samej taśmy.

Przy zgłoszeniu usterki lepiej powiedzieć „odpadł guzik z taśmy” niż „zepsuł się przycisk pasa”. Drugie sformułowanie może sugerować problem z wypinaniem zamka, a więc zupełnie inną sytuację. Pomocne będzie także wskazanie konkretnego siedzenia.

Dlaczego dostępność języka ma znaczenie

Wyobraź sobie dwa przypadki. W pierwszym po zajęciu miejsca chwytasz język dokładnie tam, gdzie się go spodziewasz. W drugim musisz najpierw obejrzeć przestrzeń przy siedzisku i odszukać ruchomą część. To różnica dotycząca obsługi, którą łatwo zauważyć bez znajomości konstrukcji samochodu.

Dostępność elementów pasa jest również zagadnieniem technicznym. W historycznej interpretacji NHTSA z 1985 roku wyjaśniono, że omawiany wymóg dostępności języka miał ułatwiać korzystanie z pasa. Dokument nie opisuje wszystkich dzisiejszych samochodów ani nie ustanawia polskich zasad, ale pokazuje, że wygoda sięgania po ten element nie jest przypadkowym szczegółem.

Praktyczny wniosek jest prosty: podczas oglądania wnętrza samochodu warto sprawdzić również, czy po rozpięciu pasa można łatwo ponownie chwycić jego język. Nie trzeba przy tym niczego demontować. Wystarczy przyjrzeć się zwykłemu użyciu pasa, kiedy samochód stoi, i zapamiętać położenie części.

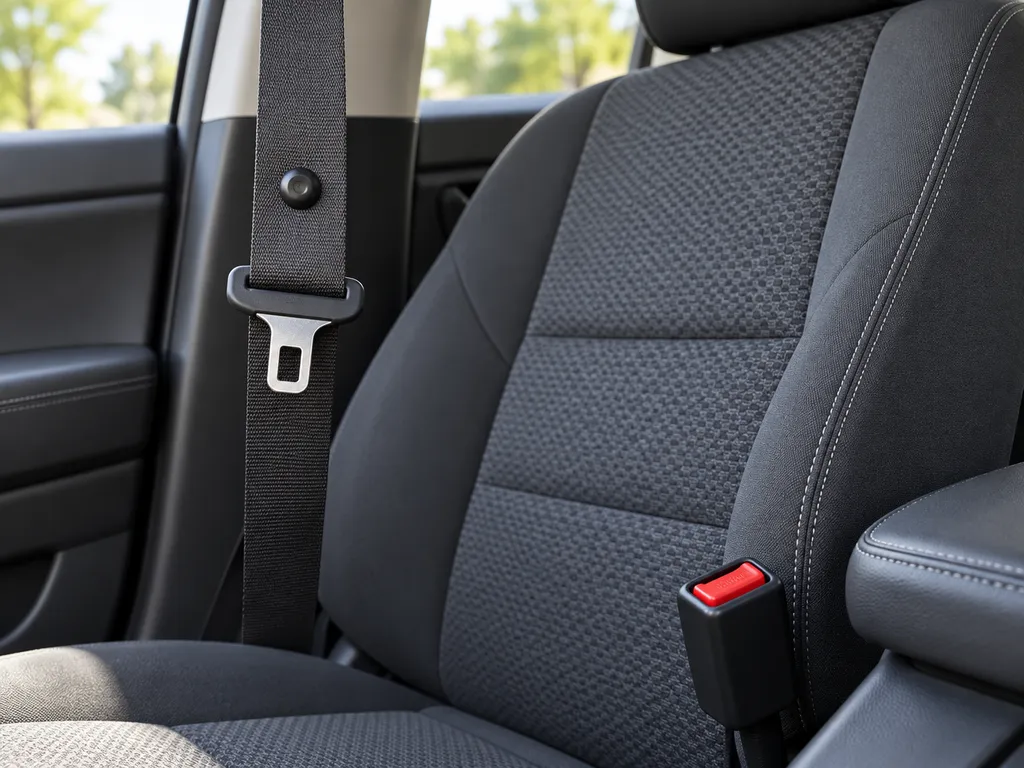

Rozpięty pas z językiem na taśmie oraz oddzielnym zamkiem przy siedzeniu.

Ogranicznik i zwijacz wykonują różne zadania

Najłatwiej zrozumieć różnicę, oddzielając ruch taśmy od ruchu języka po taśmie. Zwijacz nawija nadmiar pasa; według Indiana University zwykle znajduje się wewnątrz konstrukcji pojazdu. Ogranicznik opisany w dokumencie Mitsubishi zatrzymuje natomiast zsuwający się język. To dwa odrębne zadania.

Dlatego przy obserwacji problemu warto zadać dwa osobne pytania: czy taśma wraca do swojego miejsca oraz gdzie po rozpięciu znajduje się język? Odpowiedź „pas źle się chowa” jest zbyt ogólna, aby rozstrzygnąć, która część wymaga sprawdzenia.

Nie należy też traktować widocznego guzika jako potwierdzenia sprawności całego mechanizmu. Sam jego wygląd mówi niewiele o częściach ukrytych w samochodzie. Analogicznie: samo zsunięcie się języka nie pozwala bez oględzin ocenić zwijacza. Te rozróżnienia służą opisaniu objawów, a nie samodzielnemu stawianiu diagnozy technicznej na podstawie jednego szczegółu.

Guzik, przycisk zamka i przeszycie to różne elementy

Przycisk znajdujący się na zamku służy do rozpięcia pasa. Plastikowy krążek na taśmie jest innym elementem, choć potocznie obydwa mogą zostać nazwane przyciskiem. Przy oglądaniu zdjęcia zwróć więc uwagę przede wszystkim na miejsce zamocowania, a nie na kolor czy kształt.

Ostrożność jest potrzebna także przy interpretowaniu zgrubień i przeszyć. Brytyjska instrukcja kontroli DVSA opisuje między innymi ograniczniki obciążenia wykorzystujące specjalnie zszytą fałdę taśmy. Nie wolno zatem zakładać, że każde przeszycie jest odpowiednikiem plastikowego guzika.

Jeżeli element wygląda inaczej niż przedstawiony w artykule, właściwą odpowiedź trzeba znaleźć w dokumentacji auta. Nie rozpruwaj szwów i nie usuwaj fragmentu tylko dlatego, że przypomina zbędny dodatek. Zdjęcie innego modelu może pomóc nazwać część, lecz nie wystarcza do ustalenia jej funkcji w twoim samochodzie.

Położenia guzika nie ustala się według wzrostu pasażera

Położenie ogranicznika na taśmie i dopasowanie pasa do osoby należy rozpatrywać osobno. Przykładowy biuletyn Mitsubishi określa miejsce montażu dla wskazanych modeli oraz roczników. To dokumentacja konkretnej konstrukcji, a nie uniwersalny wymiar do zastosowania w każdym aucie.

Nie ma więc podstaw, aby przenosić guzik na wysokość uznaną za wygodniejszą albo kopiować jego ustawienie z samochodu znajomego. Przy porównywaniu dwóch pasów warto zanotować różnicę i zapytać o nią serwis. Sama różnica nie jest jeszcze rozstrzygnięciem.

Jeśli problemem jest ułożenie pasa na ramieniu, opisz właśnie to: w którym miejscu przebiega taśma i jakie ustawienia fotela lub fabrycznej regulacji wykorzystujesz. Prośba o sprawdzenie dopasowania pasa jest precyzyjniejsza niż prośba o „przesunięcie guzika”. Pozwala też uniknąć pomieszania wygody chwytania języka z dopasowaniem zapiętego pasa.

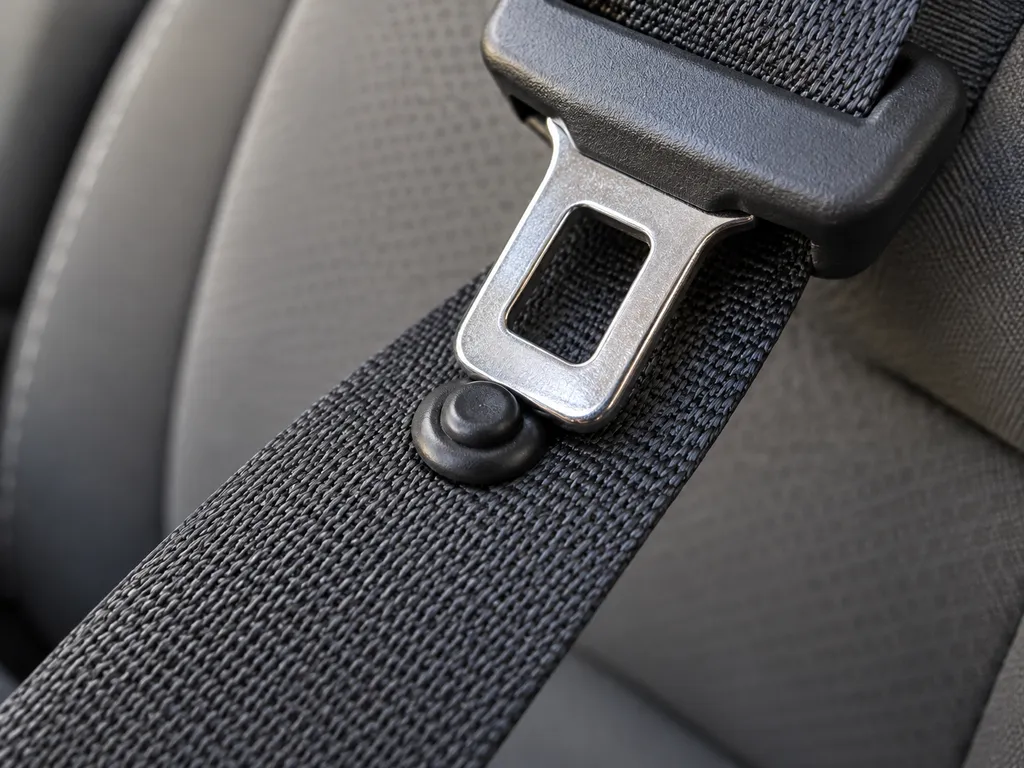

Zbliżenie plastikowego ogranicznika wystającego ponad splot taśmy pasa.

Co zrobić, jeśli ogranicznik odpadł

W biuletynie Mitsubishi opisano przypadki, w których przy braku lub uszkodzeniu ogranicznika język zsuwał się między siedzisko a wykończenie wnętrza. Dokument przewiduje procedurę serwisową dla określonych samochodów. Nie można na tej podstawie uznać jednej metody naprawy za właściwą dla wszystkich marek.

Przed rozmową z warsztatem zanotuj, czy odpadnięty element został znaleziony, od kiedy występuje problem i czy dotyczy jednego miejsca. Jeśli masz fragment guzika, zachowaj go do identyfikacji. Zdjęcie miejsca na taśmie oraz szersze zdjęcie pasa przy siedzeniu mogą ułatwić wyjaśnienie zgłoszenia.

Nie zamawiaj części wyłącznie na podstawie podobnego wyglądu. Poproś o ustalenie rozwiązania według danych pojazdu i oględzin. Gdy dodatkowo występuje problem z zapinaniem, wypinaniem lub zwijaniem, wymień go osobno. Nie sprowadzaj kilku różnych objawów do informacji, że brakuje drobnego guzika.

Dlaczego domowy zamiennik nie jest dobrym punktem wyjścia

Przyszyty guzik, agrafka, opaska zaciskowa czy śruba mogą wydawać się szybkim sposobem zatrzymania języka. Nie są jednak podstawą do uznania naprawy za zgodną z konstrukcją pojazdu. Przy pasie nie warto eksperymentować z przebijaniem, przypalaniem, nacinaniem ani samodzielnym przeszywaniem taśmy.

Instrukcja DVSA dotycząca kontroli montażu pasów wskazuje przecięcia i przeróbki oryginalnej taśmy, węzły oraz ostre krawędzie mogące ją przecierać jako nieprawidłowości w opisanym zakresie kontroli. Jest to brytyjski dokument techniczny, przywołany jako uzasadnienie ostrożności wobec improwizowanych zmian.

Istnienie fabrycznej procedury montażu określonej części nie oznacza dowolności materiału, narzędzia lub miejsca mocowania. Przed naprawą potrzebna jest odpowiedź, jaka procedura dotyczy danego auta. W rozmowie z wykonawcą warto zapytać o numer części i podstawę doboru rozwiązania, zamiast zaczynać od propozycji domowego zamiennika.

Co można zauważyć bez rozbierania mechanizmu

Przy stojącym samochodzie można opisać widoczny stan taśmy, położenie języka oraz zachowanie zamka podczas zwykłego zapinania i rozpinania. Nie wykonuj prób podczas jazdy ani gwałtownych manewrów mających sprawdzić blokowanie pasa.

DVSA wymienia wśród przedmiotów kontroli przecięcia, postrzępienie i oznaki nadmiernego rozciągnięcia taśmy, a także działanie zamka i zwijacza. To zakres profesjonalnej oceny; krótkie oględziny użytkownika jej nie zastępują.

Przydatna notatka może brzmieć: „język opada po rozpięciu, ale dodatkowo taśma pozostaje luźna przy siedzeniu”. Inna: „ogranicznik jest na miejscu, lecz zamek trudno zwolnić”. Każda zawiera więcej informacji niż ogólne określenie „pas się zacina”.

Jeśli zauważysz uszkodzenie taśmy albo zamek nie utrzymuje języka, nie traktuj sprawy jako drobnej usterki guzika. Nie korzystaj z tego miejsca do przewozu osoby do czasu fachowej oceny i usunięcia problemu.

Ilustracja osoby z pasem poprowadzonym przez środek barku, klatkę piersiową i nisko przez biodra.

Wygodne sięganie po język to początek prawidłowego użycia

Po chwyceniu języka pozostaje właściwe ułożenie pasa. Polska Policja przypomina, że część barkowa powinna przebiegać przez środek barku i klatkę piersiową, a biodrowa ściśle przylegać do bioder. Zwraca też uwagę na dopasowanie i napięcie pasa oraz sprawdzenie zapięcia przed rozpoczęciem podróży.

NHTSA zaleca prowadzenie części barkowej przez środek klatki piersiowej, z dala od szyi, oraz przestrzega przed przekładaniem jej pod ramieniem lub za plecami. Poduszki powietrzne są projektowane do współpracy z pasami.

Rozdziel zatem dwa momenty: znalezienie języka oraz sprawdzenie zapiętego pasa. To, że pierwszy przebiegł wygodnie, nie rozstrzyga drugiego. W aucie używanym przez różne osoby warto poświęcić chwilę na dopasowanie ustawień przed ruszeniem. Dotyczy to także sytuacji, gdy korzystasz z samochodu okazjonalnie i nie znasz jeszcze rozmieszczenia jego regulatorów.

Jak przygotować konkretne zgłoszenie do serwisu

Dobre zgłoszenie nie musi zawierać fachowej diagnozy. Ważniejsze są sprawdzalne szczegóły: model, rocznik, miejsce siedzące oraz opis zachowania części. Możesz napisać: „Na pasie tylnego prawego siedzenia odpadł plastikowy ogranicznik; język zsuwa się przy siedzisku. Proszę sprawdzić taśmę i ustalić właściwą naprawę”. To przykładowe sformułowanie, które należy dostosować do własnych obserwacji.

Jeżeli przesyłasz fotografie, pokaż osobno cały widoczny przebieg pasa oraz zbliżenie miejsca po elemencie. Nie zasłaniaj palcem fragmentu, który ma zostać oceniony. Nie demontuj osłon wyłącznie po to, aby zrobić zdjęcie.

Przed zleceniem pracy możesz zapytać, czy wycena obejmuje identyfikację części i ocenę taśmy. Po naprawie poproś o wyjaśnienie, co wykonano oraz czy stwierdzono dodatkowe nieprawidłowości. Takie pytania porządkują zakres usługi. Są bardziej użyteczne niż domaganie się konkretnej metody naprawy znalezionej przy opisie innego samochodu.

Instrukcja konkretnego auta ma pierwszeństwo przed podobnym zdjęciem

Materiały wykorzystane w tym artykule mają różny zakres. Biuletyn producenta opisuje wskazane modele, poradnik instytucji publicznej wyjaśnia zasady użytkowania, a instrukcja kontroli technicznej określa sposób oceny w danym systemie badań. Każdy dokument odpowiada na inne pytanie. Żaden nie jest kompletną instrukcją naprawy każdego pasa.

Podczas szukania informacji oddziel więc pytanie „co to za część?” od pytania „jak naprawić ją w moim samochodzie?”. Pierwsze można często wyjaśnić ogólnym opisem. Drugie wymaga zgodności z konkretnym pojazdem. Fotografia podobnego guzika nie potwierdza ani numeru części, ani dopuszczalnego sposobu montażu.

Przy przekazywaniu auta innemu użytkownikowi warto też powiedzieć o zauważonej usterce, zamiast zakładać, że sam ją rozpozna. Krótka, rzeczowa informacja o miejscu i objawie ułatwia dalsze działanie. Nie potrzeba do tego oceny przyczyn ani zapewnienia, że pozostałe elementy są sprawne.

Podsumowanie

Plastikowy guzik na taśmie pełni proste zadanie: zatrzymuje język w dostępnym położeniu. Rozpoznanie tego elementu pomaga odróżnić problem z jego pozycją od problemu ze zwijaniem czy zamkiem. Gdy ogranicznik zniknie, przygotuj dane samochodu, wskaż siedzenie i opisz wszystkie zauważone objawy. Właściwą część oraz sposób naprawy trzeba ustalić dla konkretnego pojazdu, bez improwizowanych przeróbek taśmy.

Najczęściej zadawane pytania

Jak nazwać tę część, pytając o naprawę?

Możesz użyć określenia „plastikowy ogranicznik języka pasa” i dodać, że chodzi o guzik na taśmie. Podaj model, rocznik oraz miejsce siedzące. Warto dołączyć zdjęcie, ponieważ samo słowo „przycisk” może zostać zrozumiane jako przycisk zwalniający zamek. Nie musisz samodzielnie wskazywać numeru części.

Czy można ustalić sprawność pasa na podstawie zdjęcia guzika?

Zdjęcie pomaga pokazać wygląd elementu i miejsce problemu, ale nie pozwala ocenić całego pasa. Nie przedstawia działania zamka ani ukrytych mechanizmów. Jeśli prosisz o ocenę, opisz również zachowanie taśmy podczas zwykłego użycia. Ostateczny zakres oględzin powinien ustalić serwis, zwłaszcza gdy występuje więcej niż jeden objaw.

Czy ogranicznik służy do blokowania pasa przy montażu fotelika?

Ogranicznik położenia języka nie jest instrukcją blokowania pasa do fotelika. Indiana University wyjaśnia, że sposób blokowania zależy od konstrukcji pasa. Należy stosować instrukcje samochodu i fotelika. Nie przenoś zasad ze zwykłego zapinania dorosłego na montaż urządzenia przytrzymującego dziecko.

Czy brytyjska instrukcja kontroli określa wynik badania samochodu w Polsce?

Nie. Przywołane dokumenty DVSA dotyczą brytyjskiego systemu kontroli. W artykule służą jako źródło techniczne dotyczące elementów pasa i rodzaju sprawdzanych uszkodzeń. Nie są podstawą do przewidywania wyniku polskiego badania technicznego. Z pytaniem o konkretny pojazd należy zwrócić się do uprawnionego diagnosty.
