Przyrząd mocujący do spawania, cięcia i montażu

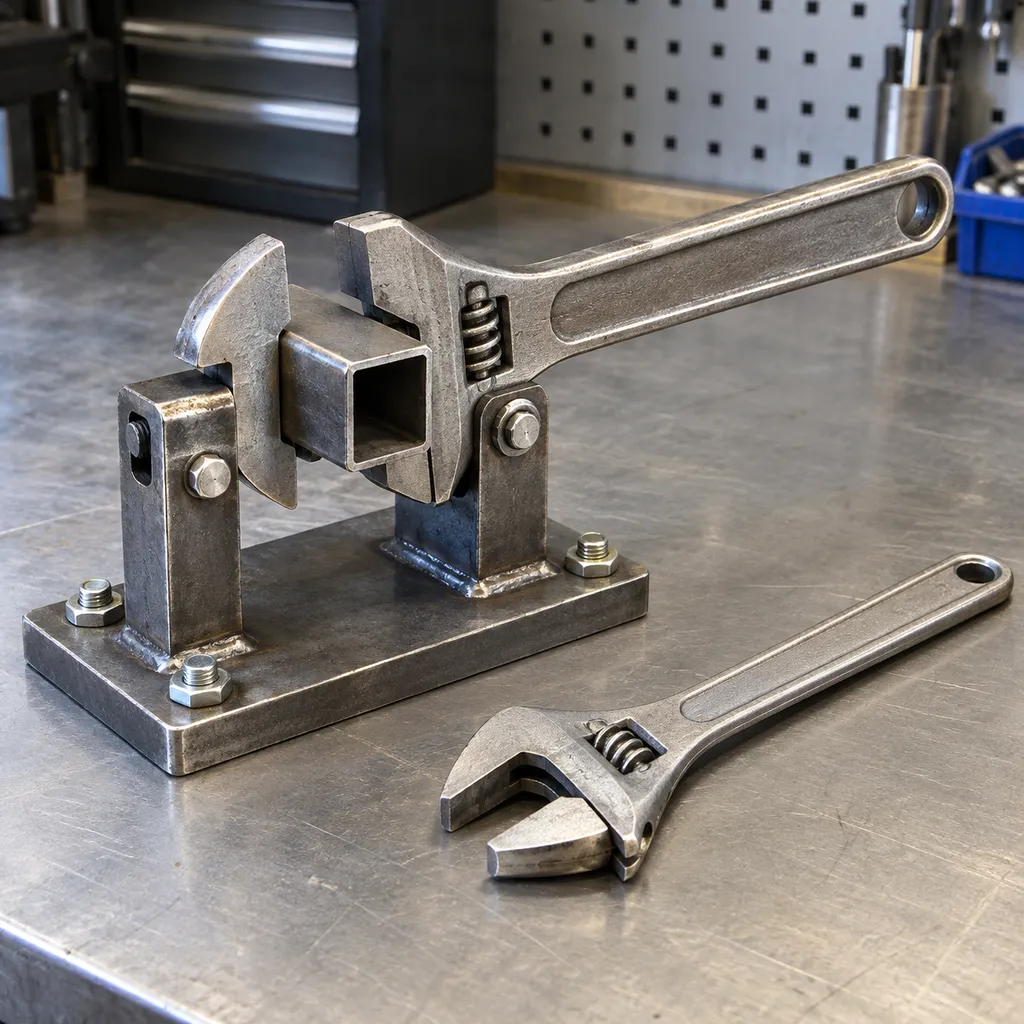

Ilustracja przyrządu mocującego stalowy profil; obok leży klucz nastawny.

Opisywane narzędzie to najprawdopodobniej samodzielnie wykonany przyrząd mocujący, wykorzystujący zmodyfikowany klucz nastawny, stalowe płytki i elementy regulacyjne. Jego możliwa rola polega na utrzymywaniu materiału podczas spawania, cięcia i montażu. Spoinę lub cięcie wykonuje osobne urządzenie. Dostępny opis nie zawiera rysunku technicznego, danych materiałowych ani wyników prób, więc nie pozwala potwierdzić sprawności konkretnej konstrukcji.

Warto jednak przyjrzeć się samemu pomysłowi: połączeniu regulacji rozstawu, ustawiania kąta i docisku. O użyteczności takiego rozwiązania decyduje przede wszystkim sposób podparcia detalu, blokowania ustawienia oraz zamocowania podstawy. Poniżej wyjaśniamy, jak ocenić te cechy i kiedy praktyczniejszym wyborem będzie imadło, ścisk albo przyrząd kątowy.

Co wiadomo o konstrukcji, a czego brakuje

W opisie pojawiają się klucz nastawny, płytki, śruby, nakrętki, zawiasy i kątowniki. Taki zestaw sugeruje przyrząd do pozycjonowania i zaciskania elementów, lecz nie identyfikuje jednego rozpoznawalnego modelu. Bez zdjęcia i dokumentacji nie wiadomo, które części przenoszą obciążenie, gdzie znajduje się blokada ani jak rozwiązano mocowanie do stołu.

Dlatego nie można rzetelnie podać maksymalnego rozstawu szczęk, dopuszczalnej siły czy dokładności kąta. Liczby przypisane podobnie wyglądającemu produktowi również nie opisują tej przeróbki. Trzeba oddzielić koncepcję od gotowego wyposażenia: pomysł może odpowiadać na rzeczywistą potrzebę warsztatową, ale każdy egzemplarz wymaga własnej oceny. Sam wygląd masywnej konstrukcji nie jest informacją o jej parametrach.

Dlaczego przeróbka klucza wymaga osobnej oceny

Klucz z regulacją szczęk może podsunąć pomysł mechanizmu o zmiennym rozstawie. Nie daje to jednak podstaw do traktowania go jako przebadanego zacisku spawalniczego. Jeżeli nie znamy jego materiału, przeznaczenia po modyfikacji i dopuszczalnych obciążeń, nie mamy podstaw do doboru sposobu spawania dodatkowych części ani do określenia nośności gotowego przyrządu.

Rozsądny punkt odniesienia stanowi zasada używania narzędzi zgodnie z instrukcją producenta, podkreślana przez Uniwersytet Chicagowski. Dla opisanej konstrukcji oznacza to potrzebę odrębnego projektu i oceny, a nie przenoszenie właściwości fabrycznego klucza na całą przeróbkę. Bez tych danych lepiej rozważyć przeznaczony do zadania ścisk lub imadło. Dotyczy to szczególnie prac, przy których zwolnienie materiału mogłoby spowodować wypadek.

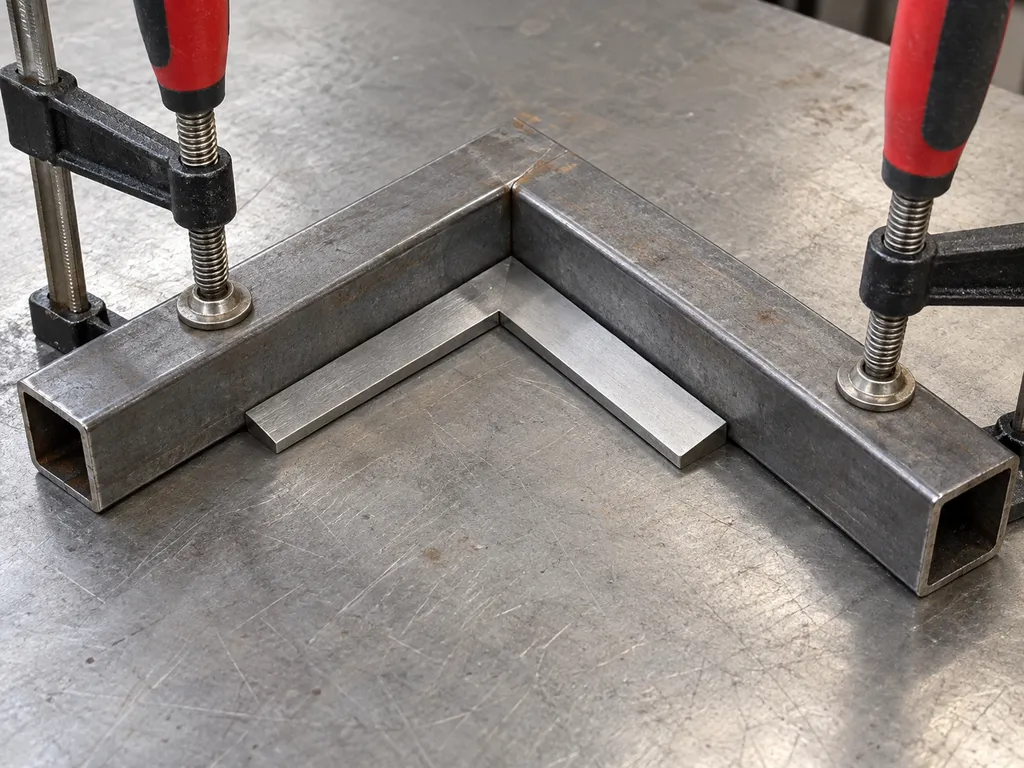

Dwa zamocowane profile stalowe oraz kątownik przyłożony do wewnętrznego narożnika.

Cechy, które warto sprawdzić przed wyborem

Ocena przyrządu powinna zaczynać się od konkretnego detalu. Innego podparcia potrzebuje płaskownik, innego długa rura, a jeszcze innego cienkościenny profil. Przygotuj materiał o takim samym kształcie jak w planowanej pracy i sprawdź cały układ, łącznie ze stołem. Pomocna będzie następująca lista pytań:

Podstawa: czy można ją stabilnie przymocować do odpowiedniego blatu?
Kontakt z detalem: czy szczęki i podpory pasują do jego kształtu?
Blokada: czy po ustawieniu kąta istnieje wyraźny sposób unieruchomienia regulacji?
Dostęp: czy pozostaje miejsce na narzędzie, osłonę i pomiar?
Wyjmowanie: czy gotowy element da się uwolnić bez rozbierania przyrządu?

To kryteria porównania, a nie procedura potwierdzająca bezpieczeństwo konstrukcji. Ogólną zasadę mocowania obrabianego materiału ściskami lub w imadle wskazuje Uniwersytet Chicagowski.

Imadło, ścisk i przyrząd kątowy mają różne zadania

Przy wyborze wyposażenia porównuj funkcje potrzebne w danej pracy. Do utrzymania pojedynczego elementu podczas obróbki szukaj odpowiedniego imadła i podparcia. Do ustalenia wzajemnego położenia dwóch części rozważ przyrząd kątowy z niezależnymi dociskami. Przy składaniu kilku podobnych zespołów sprawdź możliwość korzystania z tych samych powierzchni bazowych i ograniczników.

Materiał dydaktyczny Uniwersytetu Florydy o projektowaniu do wytwarzania i montażu podkreśla znaczenie powierzchni dogodnych do mocowania oraz dostępu do łączników. W praktycznym porównaniu warto więc przyłożyć do detalu także narzędzie montażowe. Zacisk może dobrze mieścić element, a jednocześnie zasłaniać nakrętkę. Taka kolizja jest konkretnym powodem, aby wybrać inne ustawienie lub inne wyposażenie.

Regulacja kąta nie oznacza potwierdzonej dokładności

Zawias pozwala zmieniać położenie części przyrządu, ale nie jest sam w sobie wzorcem kąta. Jeżeli potrzebujesz narożnika prostokątnego, oceń ustawienie odpowiednim kątownikiem pomiarowym. Nie opieraj odbioru wyłącznie na pozycji śruby, wyglądzie zawiasu ani deklaracji w krótkim filmie.

Rozróżniaj ustawienie jednego narożnika i sprawdzenie całego zespołu. W przykładowej ramie prostokątnej warto kontrolować długości boków, narożniki oraz obie przekątne. Same równe przekątne nie wystarczą do oceny wszystkich wymiarów. Przy serii podobnych części zapisz wymagania jeszcze przed rozpoczęciem pracy: co ma być mierzone, jakim przyrządem i z jaką dopuszczalną odchyłką. Dzięki temu oceniasz rezultat względem projektu, zamiast dopasowywać wymagania do tego, co akurat udało się wykonać.

Rozwarcie szczęk to tylko jeden z wymiarów

Przy dopasowaniu przyrządu sprawdź również głębokość wsunięcia detalu, położenie docisku względem podstawy i przestrzeń zajmowaną przez pokrętło. Dwa zaciski o podobnym rozwarciu mogą zupełnie inaczej mieścić ten sam wspornik. Zmierz też miejsce potrzebne na otwarcie szczęk po zakończeniu pracy. Szczególnie przy zespołach zamkniętych trzeba przewidzieć drogę wyjmowania części.

W przypadku materiału o delikatnej powierzchni ustal z wykonawcą lub producentem sposób kontaktu szczęk z detalem. Nie zakładaj, że większe dokręcenie rozwiąże problem niedopasowania. Przygotowując zapytanie, pokaż przekrój profilu i zaznacz powierzchnie, na których ślady zacisku byłyby niedopuszczalne. To pozwala porównywać rzeczywistą zgodność z zadaniem, a nie jedną liczbę z opisu narzędzia.

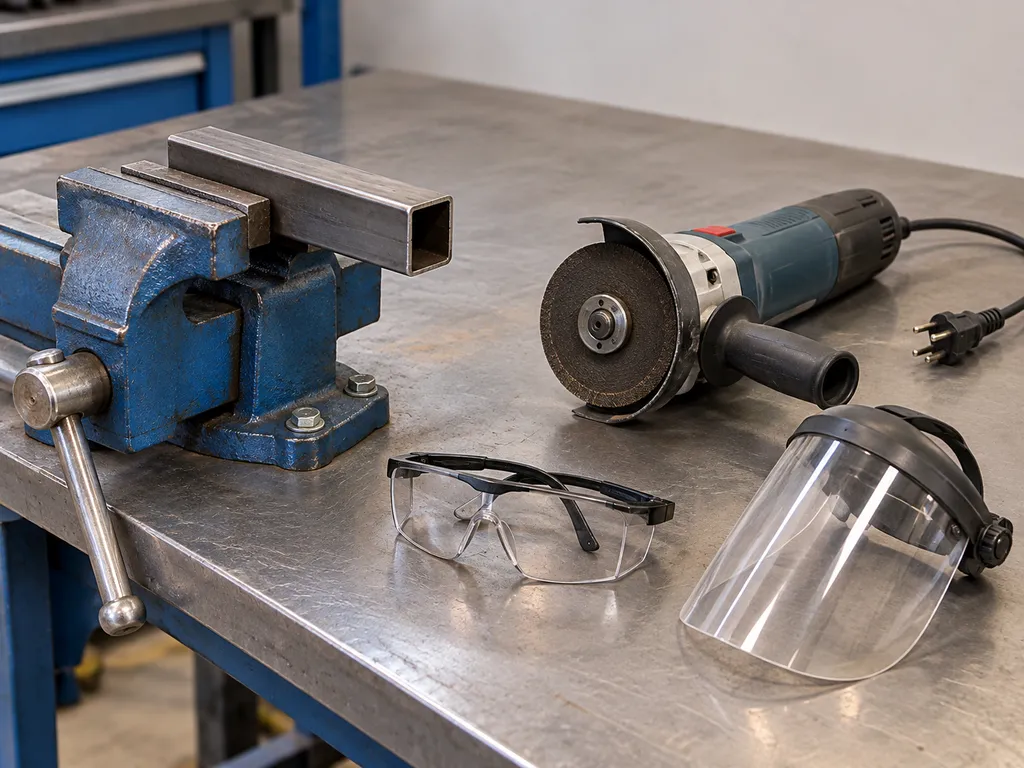

Profil w imadle oraz odłączona szlifierka z osłoną i rękojeścią boczną.

Podczas spawania liczą się dostęp i odkształcenia

Uchwyt powinien pozostawiać dostęp do planowanego złącza. Przed rozpoczęciem sprawdź położenie uchwytu spawalniczego przy wyłączonym urządzeniu. Uwzględnij również późniejsze oględziny spoiny i możliwość wyjęcia zespołu. Jeżeli docisk zasłania istotną część połączenia, zmiana ustawienia może być potrzebna jeszcze przed spawaniem.

Materiały Uniwersytetu Florydy omawiają znaczenie odkształceń spawalniczych i sztywności elementów. Z tego wynika ważne ograniczenie oceny: początkowe dopasowanie nie potwierdza końcowej geometrii. Zaplanuj jej ponowny pomiar po zakończeniu procesu i ostygnięciu części. Dobór kolejności spawania, połączeń wstępnych oraz parametrów należy oprzeć na materiale i projekcie; krótki opis uniwersalnego uchwytu nie dostarcza takich danych.

Przy cięciu mocuje się materiał i zachowuje osłony

Przyrząd utrzymujący profil pod wybranym kątem nie staje się automatycznie prowadnicą szlifierki. Uniwersytet Chicagowski wyraźnie odradza zaciskanie ręcznej szlifierki w imadle. Do pracy stacjonarnej potrzebny jest sprzęt i układ mocowania przewidziany do takiego zastosowania.

W zaleceniach Uniwersytetu Cornella znajdują się kontrola osłony, zamocowanie rękojeści bocznej oraz trzymanie szlifierki oburącz. Tarcza musi odpowiadać zadaniu, a jej dopuszczalna prędkość musi być zgodna z prędkością urządzenia. Tarczy tnącej nie używa się do szlifowania. Odłączenie zasilania poprzedza wymianę osprzętu, a odłożenie urządzenia następuje po zatrzymaniu tarczy.

Przed uruchomieniem sprawdź dostęp do linii cięcia wraz z założoną osłoną. Jeśli przyrząd wymusza jej usunięcie albo pracę jedną ręką, wybierz inne rozwiązanie mocowania.

W montażu najbardziej pomaga powtarzalne ustawienie

Przy montażu przyrząd może być użyteczny nawet wtedy, gdy nie wykonuje się żadnej spoiny. Wyobraźmy sobie kilka jednakowych wsporników skręcanych śrubami. Warto porównać, czy za każdym razem można oprzeć części o te same powierzchnie, dostać się do obu stron połączenia i wyjąć gotowy zespół bez przestawiania wszystkich ograniczników.

Zalecenia Uniwersytetu Florydy wskazują korzyści z samoczynnego ustalania położenia części i ograniczania potrzeby ich ręcznego podtrzymywania. W opisanym przykładzie można to przełożyć na prosty cel: przyrząd ma pomagać w ustawieniu, a dostępny klucz ma swobodnie dokręcać połączenie. Jeżeli każda śruba wymaga rozluźnienia zacisku, funkcja montażowa jest słabo dopasowana do zadania.

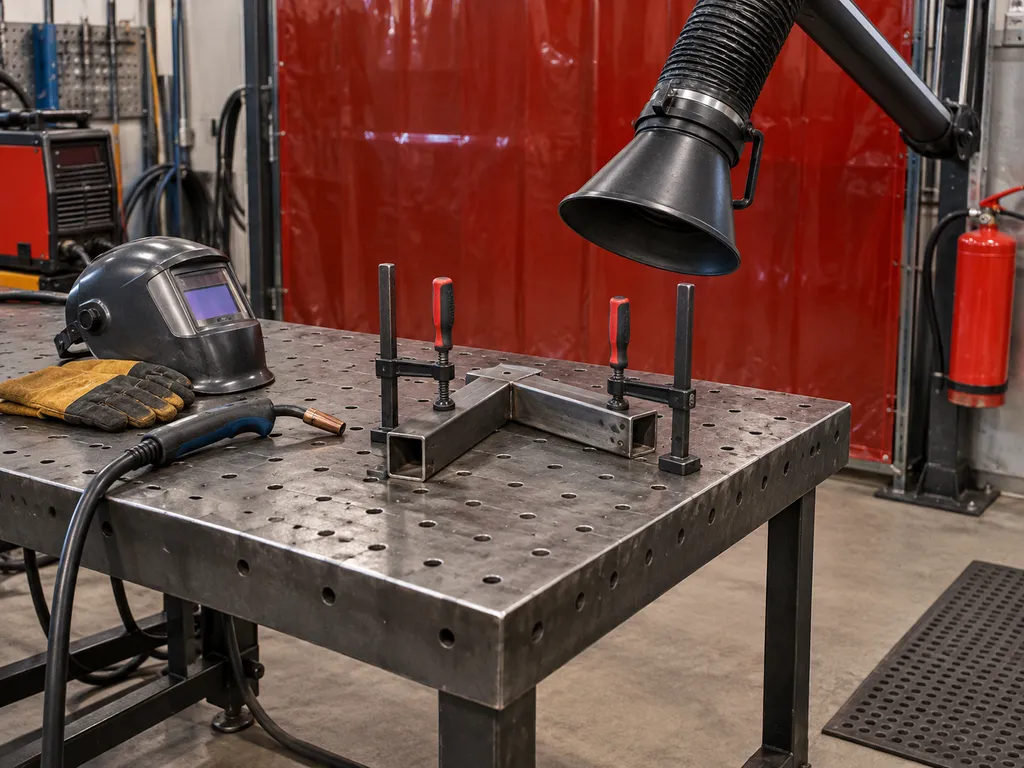

Stalowy stół z zamocowanymi częściami, ramieniem odciągu i ekranem spawalniczym.

Bezpieczeństwo stanowiska wykracza poza sam zacisk

Stabilne mocowanie jest tylko jednym elementem przygotowania. OSHA wskazuje przy spawaniu między innymi zagrożenia związane z promieniowaniem, prądem i gorącym materiałem. Ochronę oczu, twarzy, rąk i odzież dobiera się do wykonywanego procesu. Zalecenia dla szlifowania nie są kompletnym zestawem zasad dla spawania.

Istotne jest również ograniczanie narażenia na dymy spawalnicze. NIOSH opisuje wychwytywanie ich miejscowym odciągiem przy źródle. HSE zaleca dobór zabezpieczeń do procesu, materiału i intensywności pracy, a w odpowiednich warunkach także właściwie dobraną ochronę dróg oddechowych. Otwartych drzwi garażu nie należy traktować jako potwierdzenia skuteczności wentylacji. Plan ustawienia uchwytu musi uwzględniać miejsce na odciąg oraz ochronę osób znajdujących się w pobliżu.

Porządek i gotowość na zdarzenie awaryjne

Przed pracą z iskrami oceń całe otoczenie: blat, podłogę, przestrzeń za stołem i sąsiednie stanowiska. Usuń materiały palne lub zapewnij odpowiednie zabezpieczenie. Wymagania OSHA dotyczące prac spawalniczych podkreślają ochronę przeciwpożarową i dostępność wyposażenia gaśniczego. To amerykańskie źródło techniczne; organizację stanowiska w Polsce trzeba odnosić także do obowiązujących lokalnie wymagań.

W razie pożaru, porażenia prądem albo innego nagłego zagrożenia wymagającego służb ratowniczych dzwoń pod 112. Takie zastosowania numeru wskazuje MSWiA. Przerwij pracę i nie podejmuj czynności, które narażają kolejne osoby. Telefon alarmowy służy sytuacjom nagłym, a nie konsultowaniu projektu narzędzia.

Jak porównać koszt własnego projektu z gotowym przyrządem

W zestawieniu kosztów uwzględnij więcej niż cenę stalowych odpadów. Zapisz również potrzebne łączniki, obróbkę, czas przygotowania, sprawdzanie geometrii i ewentualne poprawki. To propozycja rachunku dla konkretnego warsztatu, nie deklaracja, że jedna opcja zawsze będzie tańsza. Gotowy przyrząd także trzeba dopasować do zadania i sprawdzić jego dokumentację.

Przy porównywaniu ofert pytaj o zakres mocowania, przeznaczenie, sposób przytwierdzenia podstawy i dostępne części zamienne. Własny projekt ma wyraźniejszy sens wtedy, gdy rozwiązuje konkretną trudność, na przykład nietypowy kształt detalu. Samo połączenie kilku funkcji nie określa wartości użytkowej. Lepiej zdefiniować jedno częste zadanie i sprawdzić, które rozwiązanie wykonuje je wygodnie, z wymaganym dostępem i możliwością kontroli rezultatu.

Kiedy odstawić przyrząd i wrócić do oceny

Przesuwająca się podstawa, widoczne uszkodzenie, nieskuteczna blokada albo detal wychodzący ze szczęk to powody do przerwania pracy. Nie kompensuj problemu coraz większą siłą dokręcania. Zasady Uniwersytetu Chicagowskiego obejmują regularną kontrolę i wymianę uszkodzonych narzędzi.

W przypadku nieudokumentowanej przeróbki nie ustalaj dopuszczalnego obciążenia metodą prób przy uruchomionej szlifierce lub spawarce. Oględziny oraz sprawdzenie wymiarów mogą ujawnić problem, ale nie wyznaczają nośności. Jeśli przyrząd ma służyć do obróbki, potrzebna jest ocena odpowiadająca rzeczywistemu zastosowaniu. Dopiero wtedy można rozważać jego włączenie do wyposażenia warsztatu.

Dokumentacja pomaga przy kolejnych zastosowaniach

Dla własnego projektu zachowaj rysunek z numerem wersji, wykaz części, opis przeznaczenia i wyniki wykonanej oceny. W dokumentacji oddziel parametry potwierdzone od założeń wymagających sprawdzenia. Jeśli zmienisz podstawę, śrubę lub sposób blokowania, odnotuj tę zmianę i wróć do oceny zakresu zastosowania. Wcześniejszy zapis dotyczy określonej konfiguracji.

Przy gotowym wyposażeniu zachowaj instrukcję i dane identyfikacyjne producenta. Przed kolejną pracą porównaj nowe zadanie z opisanym przeznaczeniem: inny materiał, dłuższy element lub inny kierunek działania narzędzia mogą wymagać ponownego doboru mocowania. Taka dokumentacja jest także pomocna, gdy przyrządu używa więcej osób; każdy powinien wiedzieć, do czego został przeznaczony i jakie ma ograniczenia.

Podsumowanie

Pomysł przyrządu o regulowanym rozstawie i kącie warto oceniać przez konkretne zadanie: kształt materiału, sposób podparcia, blokadę, dostęp i kontrolę wymiarów. Dostępny opis przeróbki klucza nie pozwala potwierdzić jej parametrów. Do decyzji o zastosowaniu potrzebne są dokumentacja i ocena techniczna; do porównania alternatyw przydadzą się wymagania własnego projektu.

Najczęściej zadawane pytania

Czy opis pozwala zidentyfikować konkretny model narzędzia?

Nie. Wskazuje koncepcję przyrządu mocującego ze zmodyfikowanym kluczem nastawnym, lecz nie podaje modelu ani dokumentacji. Bez dalszych danych można omówić funkcje i ograniczenia pomysłu, ale nie potwierdzić parametrów konkretnego egzemplarza.

Czy przyrząd kątowy sprawdzi się przy długiej rurze?

Trzeba ocenić cały układ podparcia, nie tylko miejsce zacisku. Przy porównaniu rozwiązań uwzględnij długość rury, jej kształt i planowaną operację. Sam zakres rozwarcia szczęk nie wystarcza do ustalenia, czy wyposażenie nadaje się do zadania.

Czy można zastąpić pomiar ustawieniem na oko?

Jeżeli projekt określa kąt lub wymiary, potrzebny jest odpowiedni pomiar. Wygląd narożnika i położenie zawiasu nie potwierdzają zgodności. Warto zapisać wymagane wymiary przed rozpoczęciem pracy i sprawdzić je także na gotowym elemencie.

Co przygotować do rozmowy z wykonawcą przyrządu?

Rysunek detalu, rodzaj materiału, planowane operacje i wymagania wymiarowe. Przydatne są też informacje o stole oraz potrzebnym dostępie narzędzi. Na tej podstawie można oceniać konkretny projekt zamiast dobierać konstrukcję wyłącznie do ogólnej nazwy „uniwersalna”.
